TCI Tricone Bit
Created with Pixso.

Narzędzia do wiercenia w kamieniu FLRT, 13 3/4 "FSA437G Tricone Bity do skał IADC 437

Narzędzia do wiercenia w kamieniu FLRT, 13 3/4 "FSA437G Tricone Bity do skał IADC 437

Nazwa marki: FLRT
Numer modelu: 13 3/4 "FSA437G
MOQ: 5szt
Zdolność do zaopatrzenia: 200 sztuk na kwartał
Szczegółowe informacje
Miejsce pochodzenia:
CHINY
Orzecznictwo:
API-7-1 , ISO 9001:2008
Typ łożyska:
Gumowe łożysko ślizgowe
Cięcie materiału:
TCI
standardowe:
API-7-1, ISO 9001: 2008
Serii:
FSA
Aplikacja 1:
Wiercenie szybów naftowych / wiercenie szybów gazowych
Aplikacja 2:
Wiercenie studni geotermalnych
IADC:
437
Szczegóły pakowania:
pudełko ze sklejki / żelazne
Podkreślić:

wiertła z węglika wolframu

,

wiertło do studni naftowych

Opis produktu

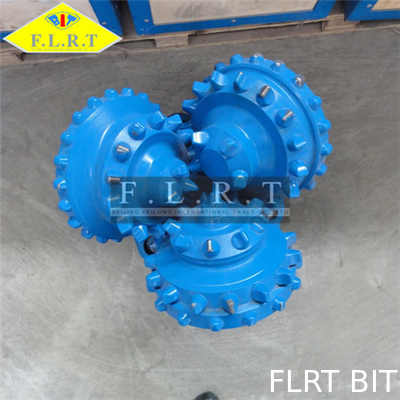

13 3/4 "FSA437G, wiertło skalne, wiertło, uszczelnione łożysko ślizgowe, bit Tricone TCI, bit stożkowy

DOSTĘPNY ROZMIAR

Od 7 7/8 cali do 17 1/2 cala

ZALECANE PARAMETRY WIERTŁA DO ZASTOSOWANIA

Rodzaje i kod IADC 117 127

437

447

517

527

537

547

617

627

637

WOB KN / mm (Bit Dia.) 0,35 ~ 0,8 0,35 ~ 0,9 0,35 ~ 0,9 0,35 ~ 1,0 0,45 ~ 0,95 0,45 ~ 1,1 0,5 ~ 1,1
Funt / cal (Bit Dia.) 2000 ~ 4271 2000 ~ 5142 2000 ~ 5142 2000 ~ 5714 2571 ~ 5714 2571 ~ 6285 2857 ~ 6285
Prędkość obrotowa (rpm) 240 ~ 80 240 ~ 70 180 ~ 80 220 ~ 60 220 ~ 50 200 ~ 50 180 ~ 40

Powyższa tabela przedstawia powszechnie dostępne rozmiary i typy, produkujemy inne rozmiary i rodzaje kamieni, które nie pojawiają się na tej liście. Skontaktuj się z nami, aby uzyskać więcej informacji.

Definicje uszczelek bitów stożkowych

W łożysku obrotowym dwie robocze strony uszczelnienia są nazywane energetyzatorem statycznym i dynamiczną powierzchnią zużycia. Te dwie części są naprzeciw siebie, przy czym część energetyzująca opiera się na dławiku, a dynamiczne łożysko ślizgowe opiera się o zespół wirujący. Aby część energetyzująca uszczelki działała prawidłowo, musi mieć powierzchnię, na którą będzie reagować. Zapewnia to kanałowy rowek zwany dławikiem.

Pierścień uszczelniający o przekroju okrągłym jest instalowany w dławnicy, aby utworzyć układ uszczelnienia. Dławnica utrzymuje O-ring na swoim miejscu i jest tak zwymiarowana, że ​​O-ring jest ściskany między dławnicą a piastą łożyska, w której wymagane jest uszczelnienie. Dociska wewnętrzną ścianę O-ringu do piasty i zewnętrzną średnicę O-ringu do dławika. Te ostatnie siły zapobiegają obróceniu się uszczelnienia w dławiku i zużyciu zewnętrznych powierzchni przez kontakt obrotowy z dławikiem.
