Szczegóły Produktu:
Zapłata:
|
| Typ łożyska: | Gumowe uszczelnione łożysko wałkowe z ochroną sprawdzianu | Cięcie materiału: | TCI |
|---|---|---|---|
| standardowe: | API-7-1, ISO 9001: 2008 | Serii: | FA |
| Aplikacja 1: | Wiercenie szybu naftowego | Aplikacja 2: | Wiercenie na dysku twardym |
| Aplikacja 3: | Wiercenie studni geotermalnych | IADC: | 437 |
| Tworzenie: | Miękki | Kolor: | niebieski |
| TCI: | Wkładka z węglika wolframu | ||
| High Light: | wiertła z węglika wolframu,wiertło do studni naftowych |
||

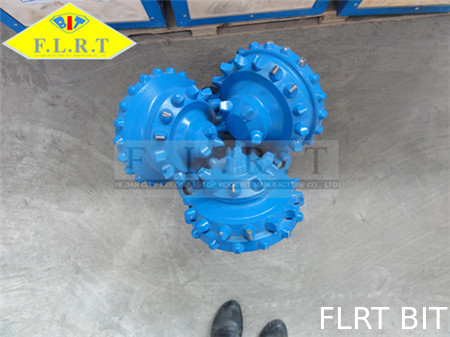

FA437G, bit Tricone TCI, bit stożkowy TCI, uszczelnione łożysko cierne, wiercenie w studni pionowej, wiercenie na dysku twardym
DOSTĘPNY ROZMIAR
Od 3 3/8 cala do 18 1/2 cala
ZALECANE PARAMETRY WIERTŁA DO ZASTOSOWANIA
| Rodzaje i kod IADC | 417 | 437 447 | 517 527 | 537 547 | 617 627 | 637 | |
| WOB | KN / mm (Bit Dia.) | 0,4 ~ 0,9 | 0,4 ~ 0,9 | 0,35 ~ 1,0 | 0,5 ~ 1,0 | 0,6 ~ 1,1 | 0,7 ~ 1,2 |
| Funt / cal (Bit Dia.) | 2285 ~ 5142 | 2285 ~ 5142 | 2000 ~ 5714 | 2857 ~ 5714 | 3428 ~ 6285 | 4000 ~ 6857 | |
| Prędkość obrotowa (rpm) | 140 ~ 60 | 140 ~ 60 | 125 ~ 50 | 110 ~ 50 | 100 ~ 40 | 80 ~ 40 | |
Powyższa tabela przedstawia powszechnie dostępne rozmiary i typy, produkujemy inne rozmiary i rodzaje kamieni, które nie pojawiają się na tej liście. Skontaktuj się z nami, aby uzyskać więcej informacji.
CYRKULACJA PŁYNU BITOWEGO STOŻKA ROLKOWEGO
Płyn wiertniczy przepływa ze struny wiertniczej i wydostaje się przez dysze do wiertła. Przechodząc przez powierzchnię wiertła, wykonuje wiercone cięcie ze stożków do pierścienia. Oryginalna konstrukcja bitów skalnych pozwalała jedynie na wyrzucanie płuczki wiertniczej ze środka wiertła. Nie było to bardzo wydajne i doprowadziło do nagromadzenia się sadzonek na powierzchni bitu (bicie kuli) i erozji stożka. Dlatego wprowadzono bardziej wydajną metodę czyszczenia czoła świdra. Płyn jest teraz ogólnie wyrzucany przez trzy dysze strumieniowe na zewnątrz korpusu świdra. Turbulencje wytwarzane przez strumienie strumieniowe wystarczają do oczyszczenia frezów i umożliwienia wydajnego wiercenia.
Łożysko ślizgowe
- Powierzchnia nośna łożyska
- Kąt czopa to kąt utworzony przez linię prostopadłą do osi czopa i osi bitu
- Wielkość wpływa na wielkość stożka
- Zwiększenie kąta zmniejsza rozmiar stożka
- Im mniejszy kąt, tym większa żłobienie i skrobanie
- Optymalny kąt czopu dla bitów miękkich i twardych wynosi 33 i 36
