Szczegóły Produktu:
Zapłata:
|
Typ łożyska: | Uszczelnione łożysko wałeczkowe | Cięcie materiału: | TCI |
---|---|---|---|
standardowe: | API-7-1, ISO 9001: 2008 | Serii: | FG |
IADC: | 435 | Funkcje dodatkowe 1: | G: Wzmocniona ochrona skrajni |
Funkcje dodatkowe 2: | T: Frez do przycinania | ||
High Light: | frezowany ząb,wiertło do pól naftowych |

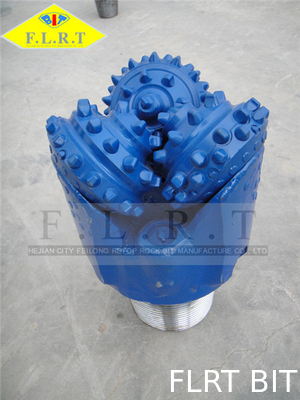

9 5/8 "FSG515G, bit TCI, uszczelnione łożysko toczne, bit Tricone, bit Tricone
SPECYFIKACJA PRODUKTU
Rozmiar bitu: 244,5 mm ( 9 5/8 cala)
IADC: 515
SERIA: FG
Rodzaj zęba: (TCI) Wkładka z węglika wolframu
Połączenie: 6 5/8 cala API REG PIN
Dysza: trzy dysze (boczne)
DOSTĘPNY ROZMIAR
Od 3 7/8 cali do 36 cali
ZALECANE PARAMETRY WIERTŁA DO ZASTOSOWANIA
Rodzaje i kod IADC | 415 | 435 445 | 515 525 | 535 545 | 615 625 | 635 | |
WOB | KN / mm (Bit Dia.) | 0,35 ~ 0,95 | 0,35 ~ 0,95 | 0,4 ~ 0,7 | 0,4 ~ 0,7 | 0,45 ~ 1,1 | 0,5 ~ 1,2 |
Funt / cal (Bit Dia.) | 2000 ~ 5428 | 2000 ~ 5428 | 2285 ~ 4000 | 2285 ~ 4000 | 2571 ~ 6285 | 2857 ~ 6857 | |
Prędkość obrotowa (rpm) | 150 ~ 60 | 150 ~ 60 | 140 ~ 80 | 120 ~ 80 | 110 ~ 60 | 100 ~ 50 |
Większość bitów stożkowych zawiera coś, co wydaje się być łożyskiem kulkowym. Jest to funkcja zatrzymywania stożka. Kulki zapobiegają oddzielaniu się stożków od ich czopów. Wreszcie układ smarowania zawiera smar, który przez cały okres eksploatacji układu łożysk zapewnia smarowanie łożysk i uszczelnień. Funkcje te opisano poniżej.
Łożyska toczne są powszechnym systemem łożysk bitowych, ponieważ mogą niezawodnie wytrzymywać duże obciążenia i ogólnie dobrze sprawdzają się w środowisku wiercenia. Zazwyczaj stosuje się je do bitów o większej średnicy (> 14 cali), które mają więcej przestrzeni fizycznej, aby pomieścić rolki. W celu zwiększenia trwałości łożysk wiodący producenci stale badają materiały, rozmiary i kształt łożysk.
Łożyska czopowe składają się z co najmniej jednej powierzchni obrotowej oddzielonej od czopa folią smaru. Powierzchnie są specjalnie zaprojektowane, aby oddzielała je warstwa smaru; gdyby się stykały, pasujące elementy łożyskowe mogłyby się zatkać lub ewentualnie stopić. Dopóki zapewnione jest zadowalające smarowanie, a obciążenie pozostaje w granicach projektowych, łożyska poprzeczne są niezwykle wydajne. Ryc. 3 porównuje zespoły łożysk tocznych i łożysk tocznych.
